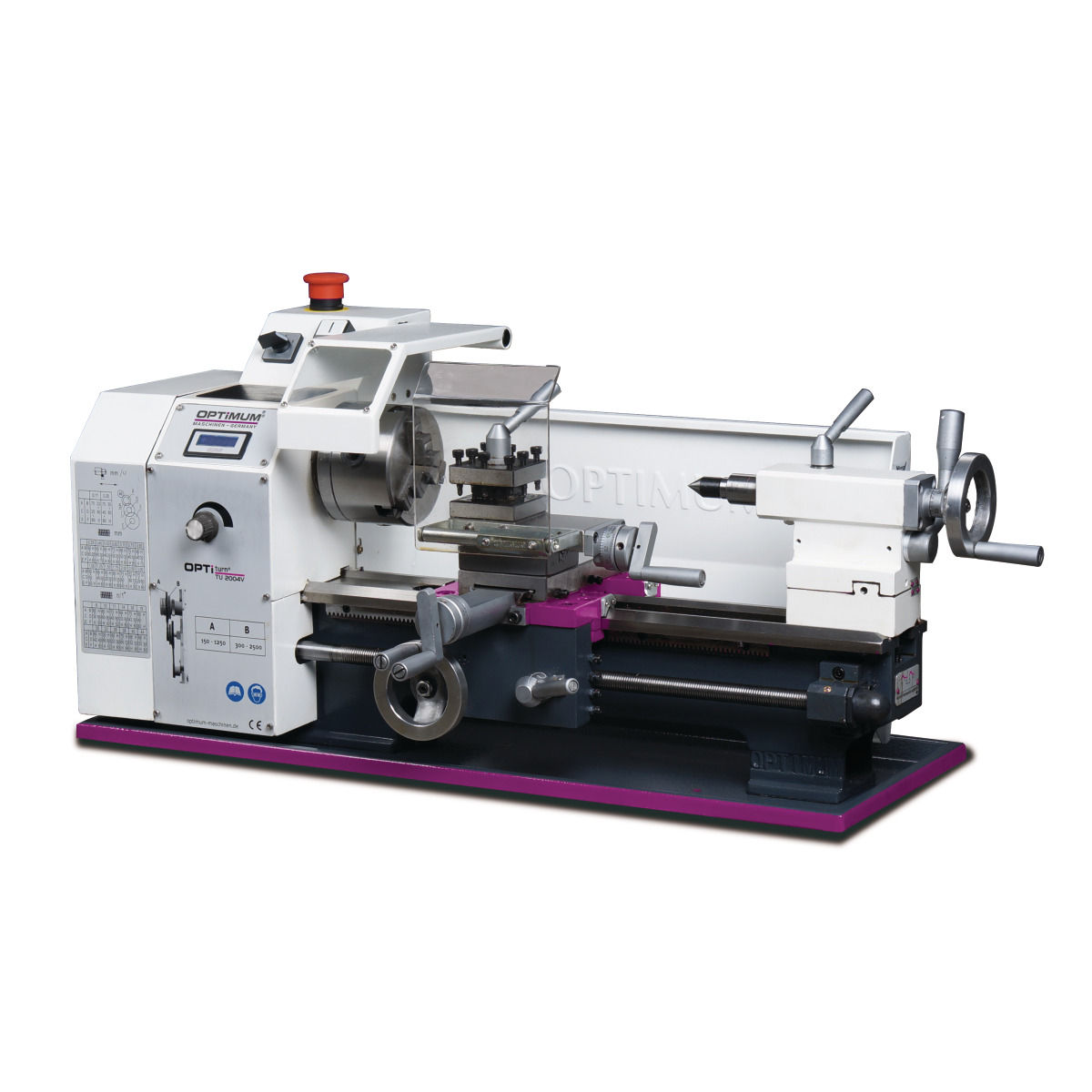

Abmessungen und Gewichte

Länge (Produkt) ca.

830mm

Breite/Tiefe (Produkt) ca.

425mm

Höhe (Produkt) ca.

360mm

Gewicht (Netto) ca.

65kg

Arbeitsbereiche

Spitzenhöhe

100mm

Spitzenweite

300mm

Umlaufdurchmesser über Planschlitten

110mm

Bettbreite

100mm

Drehzahlbereich

Steuerung der Drehzahlregelung

elektronisch regelbar

Anzahl der Drehzahlbereiche

2

Drehzahlbereich

150 – 2500min¯¹

Elektrische Daten

Abgabeleistung (Motorleistung)

0,6kW

Anschlussspannung

230V

Netzfrequenz

50Hz

Normen und Zulassungen

Norm

DIN EN 55011

EMV-Klasse

C1

Spindel

Spindelbohrung

21mm

Stahlhalter Aufnahmehöhe max.

12mm

Futterdurchlass Durchmesser

20mm

Spindelkonus

MK 3

Reitstock

Reitstockaufnahme

MK 2

Reitstock Pinolenhub

65mm

Steigungen

Steigung Metrisch

0,25 – 3mm/U

Anzahl der Steigungen Metrisch

14

Steigung Zoll

44 – 8Gg/1"

Anzahl der Steigungen Zoll

12

Verfahrweg

Verfahrweg Oberschlitten

55mm

Verfahrweg Planschlitten

75mm

Verfahrweg Bettschlitten

300mm

Vorschub

Vorschubbereich längs

0,1 – 0,2mm/U

Anzahl der Vorschübe längs

2

Verpackungsmaße

Länge

820 mm

Breite

480 mm

Höhe

490 mm

Gewichte

Bruttogewicht

75 kg

Nettogewicht

65 kg

Versandart

Versandart

Spedition

Inhalt

1 Stück

• Präzise Verarbeitung

• Stark verripptes Prismenbett aus Stahlguss, induktiv gehärtet und präzisionsgeschliffen

• Gehärtete und geschliffene Z-Achsen Führungsbahn

• Gehärtete Spindelnase (DIN 6350)

• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm

• Automatischer Längs- /Leitspindelantrieb

• Rollgewalzte Trapezgewinde der Leitspindel

• Leitspindel in zwei Sinterlagern gelagert

• Längs -, Plan - und Oberschlitten

• Rechts-/Linkslauf im Bedienfeld schaltbar

• Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert

• Kegelrollenlager in P5 Qualität

• Zylindrische Zentrieraufnahme

• Gehärtete Spindelnase mit Ø 21 mm Spindelbohrung

• Drehfutter Rundlaufgenauigkeit besser als 0,04 mm

• Reitstock zum Kegeldrehen verstellbar

• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm

• Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel

• Not-Halt-Schlagschalter

• Drehfutterschutz

• Drucklager

• Wechselradgetriebe

• Vierfach-Stahlhalter, drehbar

• Wechselzahnräder-Satz im Standardlieferumfang ermöglicht großen Gewindeschneidbereich

• Dreibacken-Drehfutter im Standardlieferumfang

• EMV-Filterklasse C1
